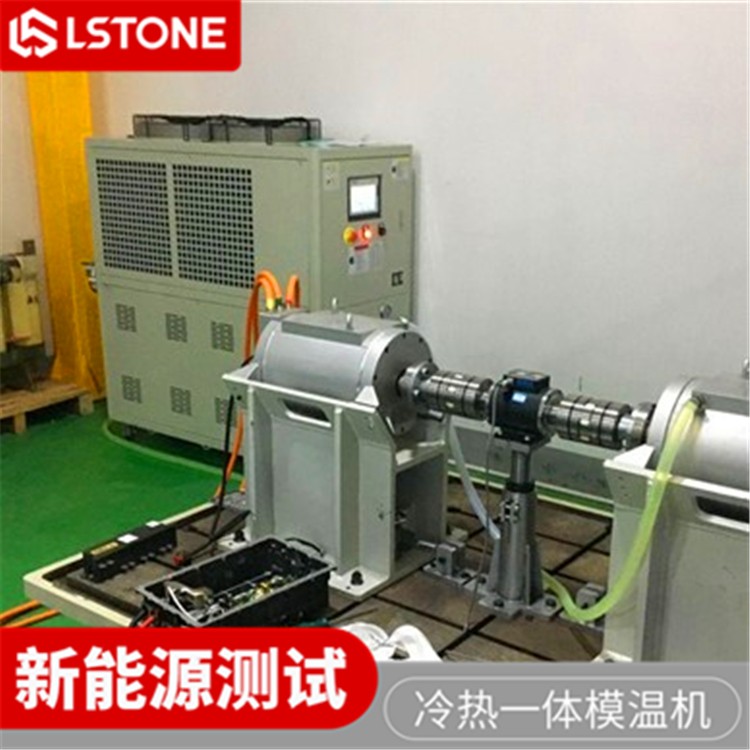

隨著新能源行業的飛速發展，現在高溫型冷熱一體機生產廠應對新能源行業的需求也越來越高，新能源汽車模溫機測試系統也叫高低溫冷卻測試機。由一臺制冷壓縮機組、儲冷箱、換熱容器、循環泵組、控制裝置組成，在新能源汽車電驅動、電機測試、電池包測試應用較多。

高溫型冷熱一體機生產廠測試系統采用合適比例的水和乙二醇混合物作為冷卻介質，溫度調節范圍-40℃~85℃，溫度控制精度可達到±0.5℃。溫度轉換速率4 ℃/min，采用西門子PLC來控制，溫度控制隨時間或被測物件的反饋隨時做出反應溫度可自動調節。

流量調節范圍：2～30L/min。流量控制精度：±0.2L/min。壓力調節范圍：0～400kpa，壓力控制精度：±5kpa。

模溫機測試系統采用PLC編程控制，整個系統采用CAN通訊或者RS485通訊與上位機聯動，實現遠程控制。實現本地和遠程的手動、自動溫度控制。同時可實時讀取溫度值、流量值和壓力值，溫度、壓力、流量等數據采集并輸出功能，觸摸屏上實時顯示。

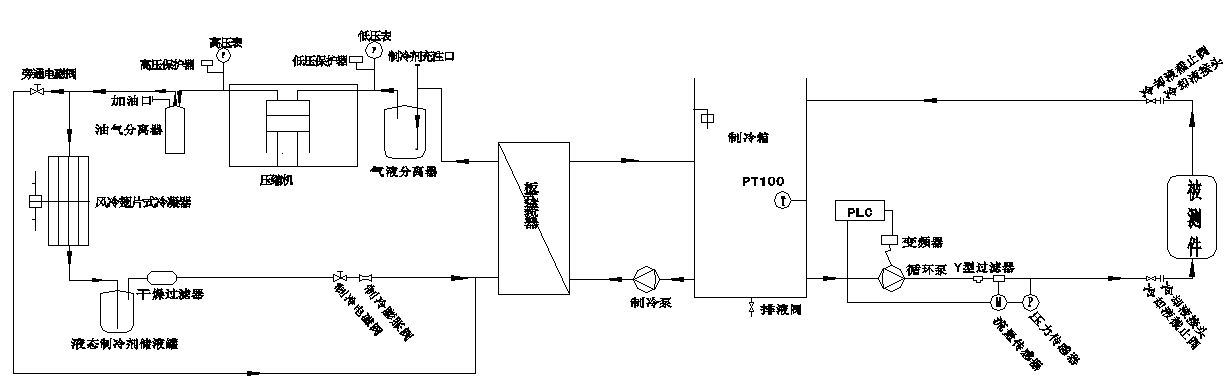

模溫機測試系統包括由一臺壓縮機制冷機組、儲冷水箱、泵組、傳感器、控制裝置及輔助裝置組成。

1、制冷壓縮機組

高溫型冷熱一體機生產廠的制冷壓縮機組由低溫制冷壓縮機、蒸發器、冷凝器及相應輔件組成的制冷系統，整機是15kw恒定冷源，并由水箱內的溫度傳感器感知水箱內的溫度變化，上傳到溫度控制器中，由溫度控制器控制通過調整壓縮機的輸出功率，使水箱的溫度始終控制在較低的溫度范圍。壓縮機組可直接在高溫下實現制冷循環。

2、制冷液箱

模溫機測試系統制冷液箱由不銹鋼制成，它由溫度傳感器、液位傳器、攪拌器等組成。制冷液箱通過溫度傳感器探測內部的變化，上傳至溫度控制器，由溫度控制器通過控制制冷電磁閥開閉，來控制液箱的溫度。液箱通過外循環冷卻液泵與汽車電動機相連，為汽車電動機提供各種溫度下的冷卻介質。

3、外循環冷卻液泵

外循環冷卻液泵為耐高溫型的旋渦泵，其壓力為0~0.4MPa，流量為2～30L/min。

新能源測試模溫機主要是這幾部分組成，高溫型冷熱一體機生產廠珞石機械是專業從事新能源汽車電驅動、電機測試、電池包測試的廠家很歡迎大家前來咨詢。
